MONO-MANDRINO
UTENSILE: BTA/STS
Macchina foratrice per alberi d’acciaio, per la foratura in asse dei solidi di rivoluzione
- La foratrice IMSA per fori profondi MFT 1000 EVO è dedicata alla lavorazione di pezzi cilindrici da forare assialmente; in particolare questa macchina è stata sviluppata per materiali aeronautici.
- Metodo di foratura: con utensile BTA. Mandrino di foratura 54 kW, 1.400 rpm.

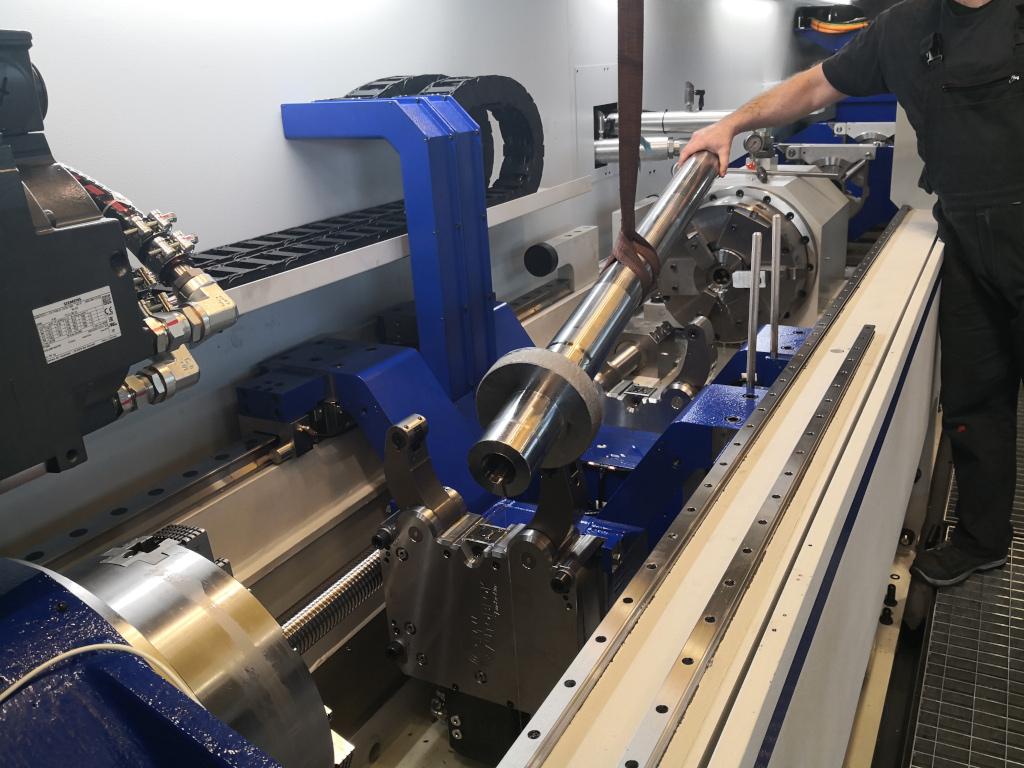

- Il pezzo viene messo in controrotazione, rispetto al moto di rotazione della punta, al fine di ottenere la massima assialità. Contro-rotazione 400 rpm.
- Funzioni specifiche IMSA, per il controllo del processo di foratura profonda:
– controllo dei parametri di foratura,
– doppio controllo elettronico contro la rottura delle punte. - Temperatura, pressione e grado di pulizia dell’olio di foratura profonda sono parametri fondamentali per la buona riuscita della foratura. La foratrice IMSA MFT 3300/110EVO è dotata delle soluzioni più adatte per regolare questi tre parametri:
– pompe di alta pressione a portata fissa;
– per la chiarificazione: un sistema di filtrazione a 2 livelli;
– per il raffreddamento dell’olio: 2 scambiatori di calore.
Opzioni
- Centrifuga di disoleazione trucioli,
- Aumento diametro di foratura fino a 135 mm,
- Lunetta di supporto pezzo.
