MONO-BROCHE
OUTIL : FORET 3/4 ET BTA/STS

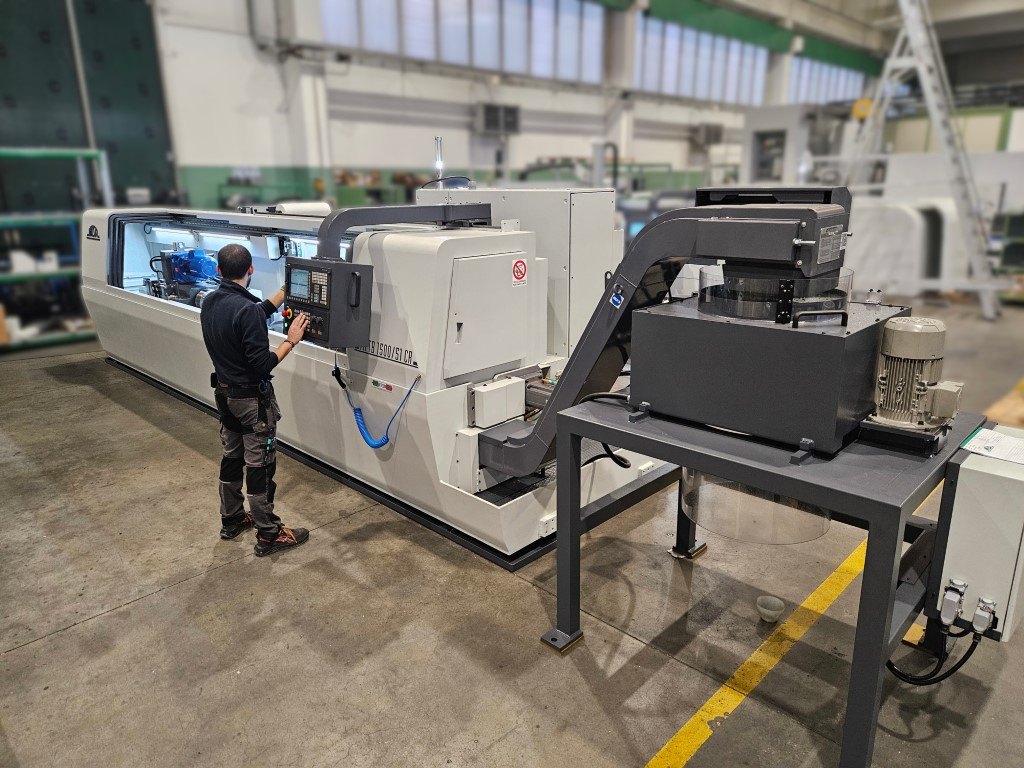

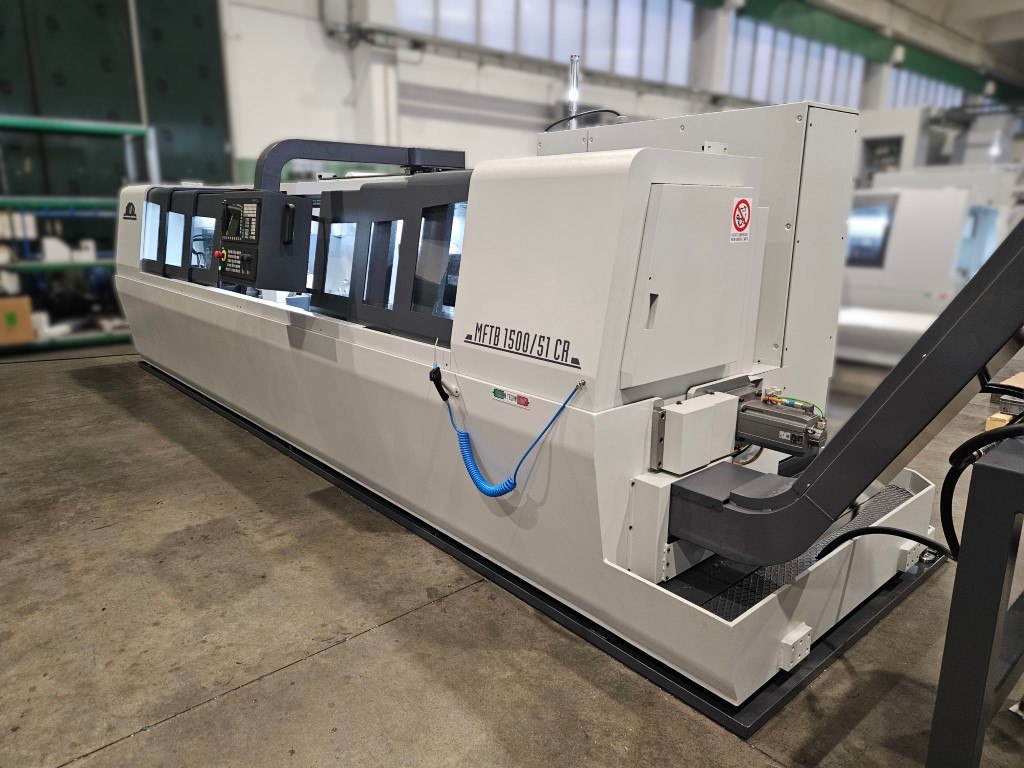

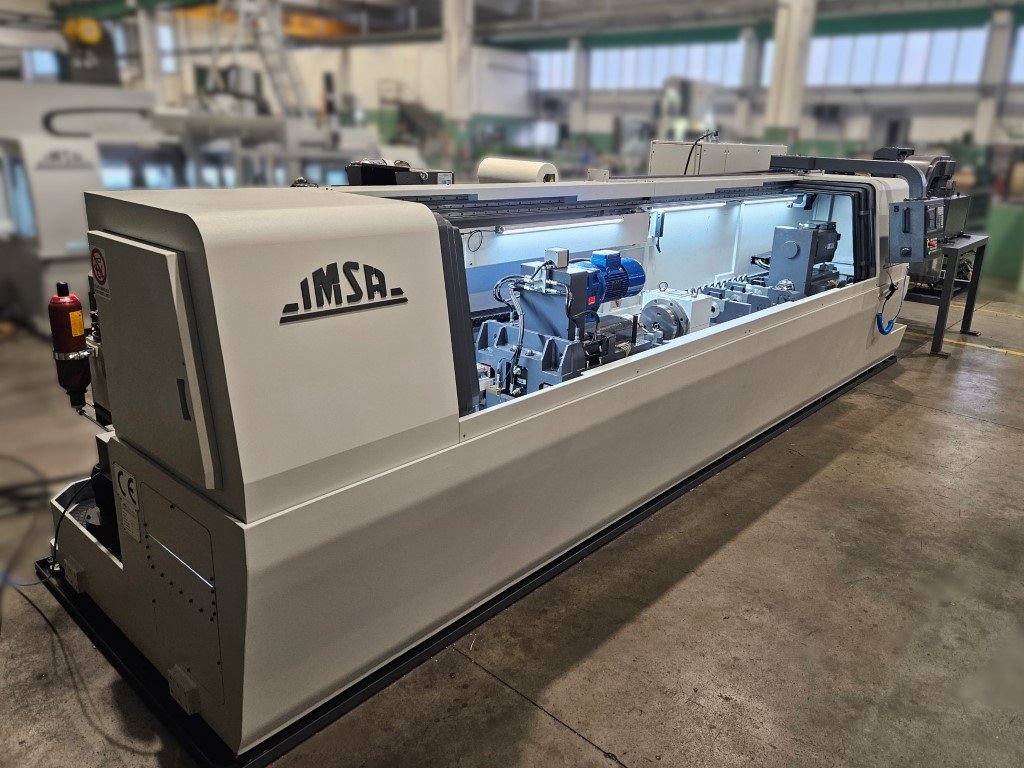

Machine de forage profond pour le perçage dans l’axe d’arbres et autres pièces cylindriques en acier
- Les foreuses de trous profonds de la série IMSA MFTB sont dédiées aux pièces cylindriques qui doivent être percées dans leur axe de rotation.

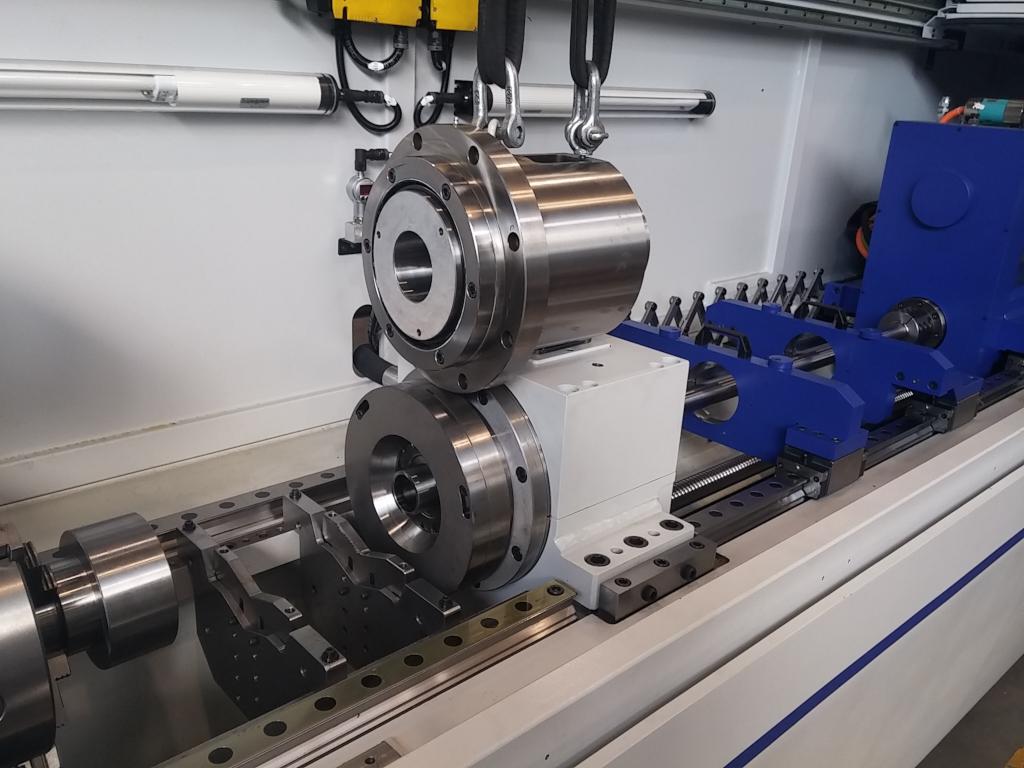

- Méthode de perçage: Dans la gamme de diamètres intermédiaires entre le forage par foret 3/4 et par outil BTA, nous proposons une solution flexible que nous avons dénommé système IMSA « GDK ». Nos machines de la série GDK permettent un double setup avec foret 3/4 ou avec outil BTA, qui permet d’exploiter les deux types d’outils.
- Profondeur de forage, en cycle unique sans débourrage :
- MFTB 1000 /51 GDK: maxi. 1000 mm
- MFTB 1500 /51 GDK: maxi. 1500 mm
- MFTB 2000 /51 GDK: maxi. 2000 mm
- Diamètres de forage: 8 – 65 mm:
- par foret 3/4, dans le plein: 8 – 24 mm

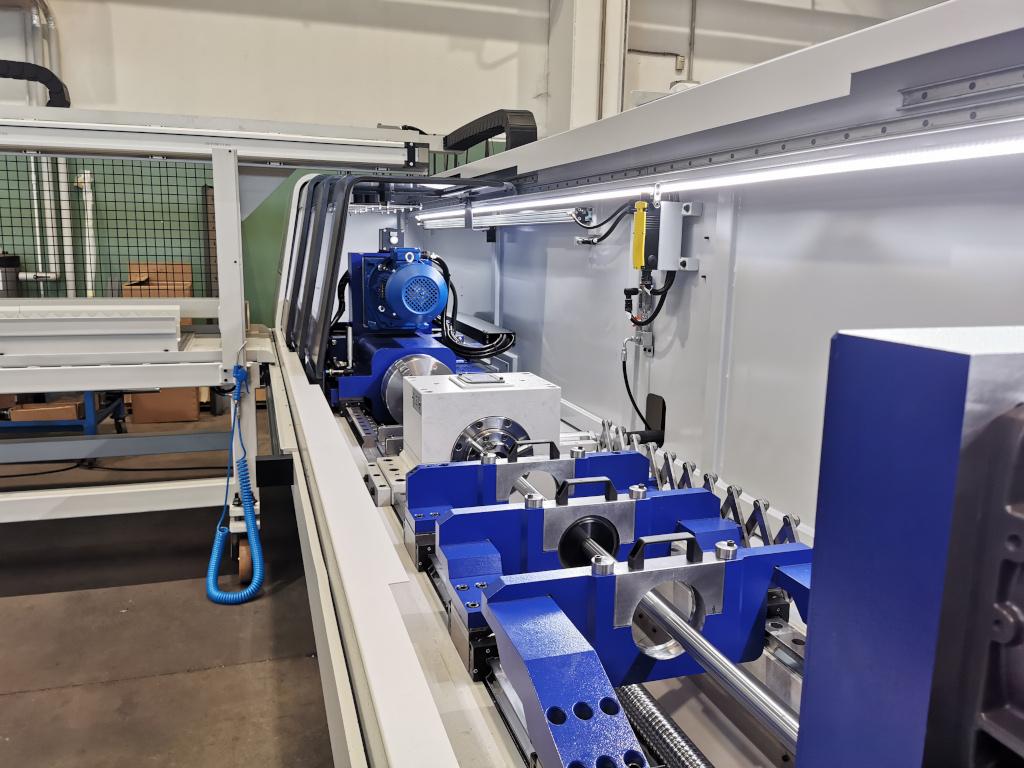

- par outil BTA, dans le plein: 18 – 51 mm
- diamètre maximal du tube BTA: 51 mm
- diamètre maximal de forage en réalésage: 65 mm

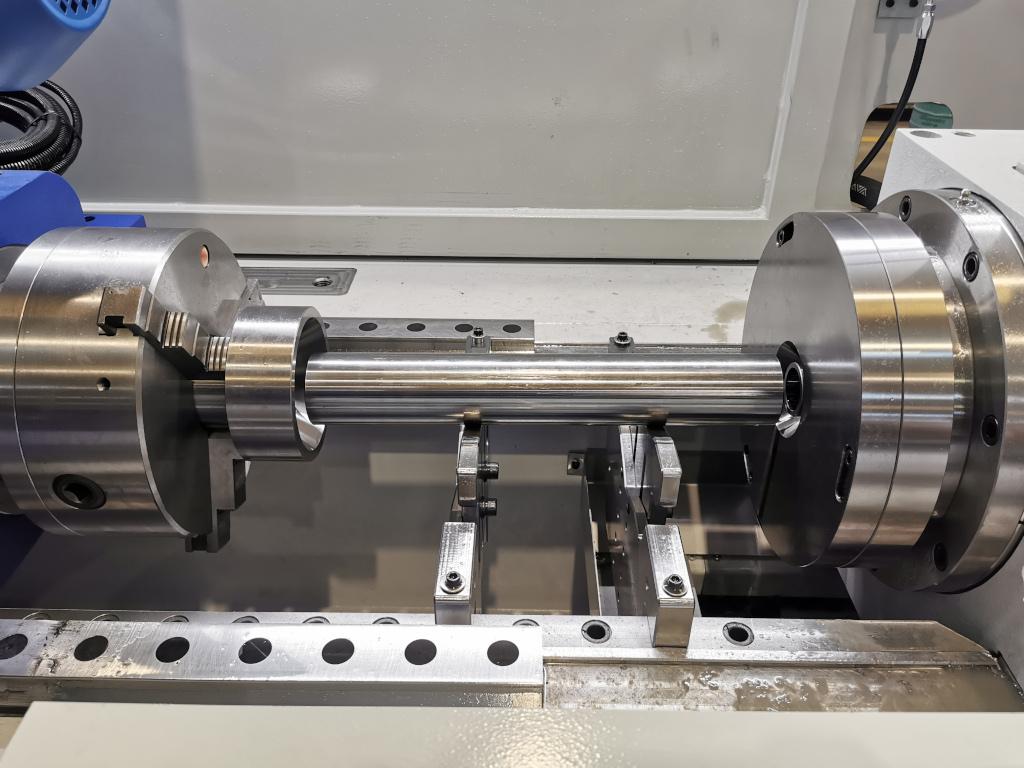

- La pièce est mise en contre-rotation par rapport au mouvement de rotation du foret, afin d’obtenir une concentricité maximum du trou.
- Fonctions spécifiques IMSA, pour le contrôle du procès de forage profond:
– contrôle des paramètres de forage,
– surveillance électronique contre la rupture de l’outil, à travers un contrôle des efforts de coupe. - Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité. Les foreuses de trous profonds IMSA MFTB …/51 GDK sont équipées des meilleurs systèmes afin de régler ces trois paramètres:
– pompes haute pression avec variateur de vitesse;
– pour le nettoyage de l’huile: un système de filtration à étages;
– pour la réfrigération de l’huile: un échangeur de chaleur.
Options
- Ouverture automatique de la porte coté pièce,
- Systèmes de chargement des pièces,
- Centrifugeuse pour copeaux.
