BI-BROCHE
OUTIL: FORET 3/4
Machines de forage profond axial, bi-broches: équipées d’une seule tête de forage à double broche.

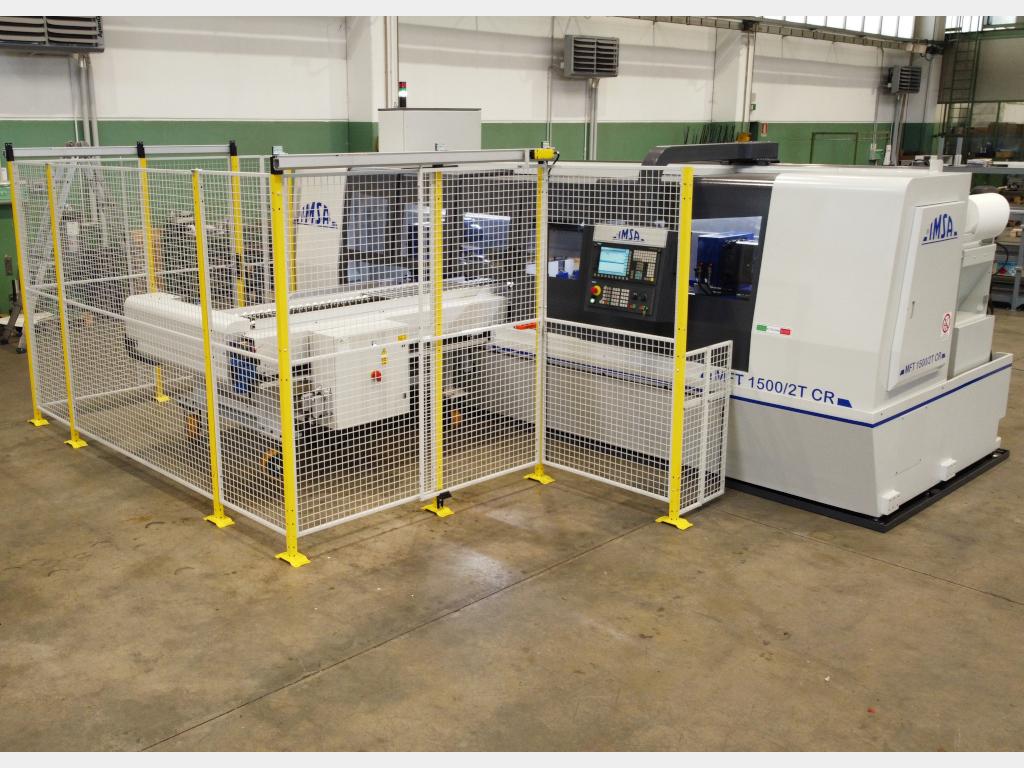

- Les foreuses IMSA pour trous profonds MFT 750 /2T CR et MFT 1500 /2T CR sont conçue pour pièces a forer dans leur axe de rotation pour des diamètres compris entre 6 et 24 mm. Profondeur de forage 750 ou 1500mm suivant modèle.
- « 2T »: 2 têtes montés sur un seul chariot, pour forer 2 pièces identiques dans chaque cycle. Ces machines sont expressément conçues pour la production en série. L’attachement des forets a un préréglage de 10mm permettant de compenser de petites différence de longueur des deux forets.
- Méthode de perçage: par foret 3/4. Broche de forage 12,0 kW, 4.000 rpm.
- La pièce est mise en contre-rotation par rapport au mouvement de rotation du foret, afin d’obtenir une concentricité maximum du trou. Contre-rotation 150 rpm. Les 2 têtes de contre-rotation et contraste, indépendantes, permettent de compenser de petites différences de longueur des pièces.
- Fonctions spécifiques IMSA, pour le contrôle du procès de forage profond:
– contrôle des paramètres de forage,
– double surveillance électronique anti-rupture du foret 3/4. - Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité. Les foreuses de trous profonds IMSA MFT 750 /2T CR et MFT 1500 /2T CR sont équipées des meilleurs systèmes afin de régler ces trois paramètres:
– pompes haute pression qui règlent pression et débit en continu, 1 pour chaque broche;
– pour le nettoyage de l’huile: un système de filtration à trois étages;
– pour la réfrigération de l’huile: un échangeur de chaleur.
Options
- Systèmes de chargement des pièces,
- Indicateur de pression digital.
