CENTRE DE FORAGE PROFOND ET FRAISAGE ÉQUIPÉ DE 4 UNITÉS DE FORAGE PROFOND INTERCHANGEABLES

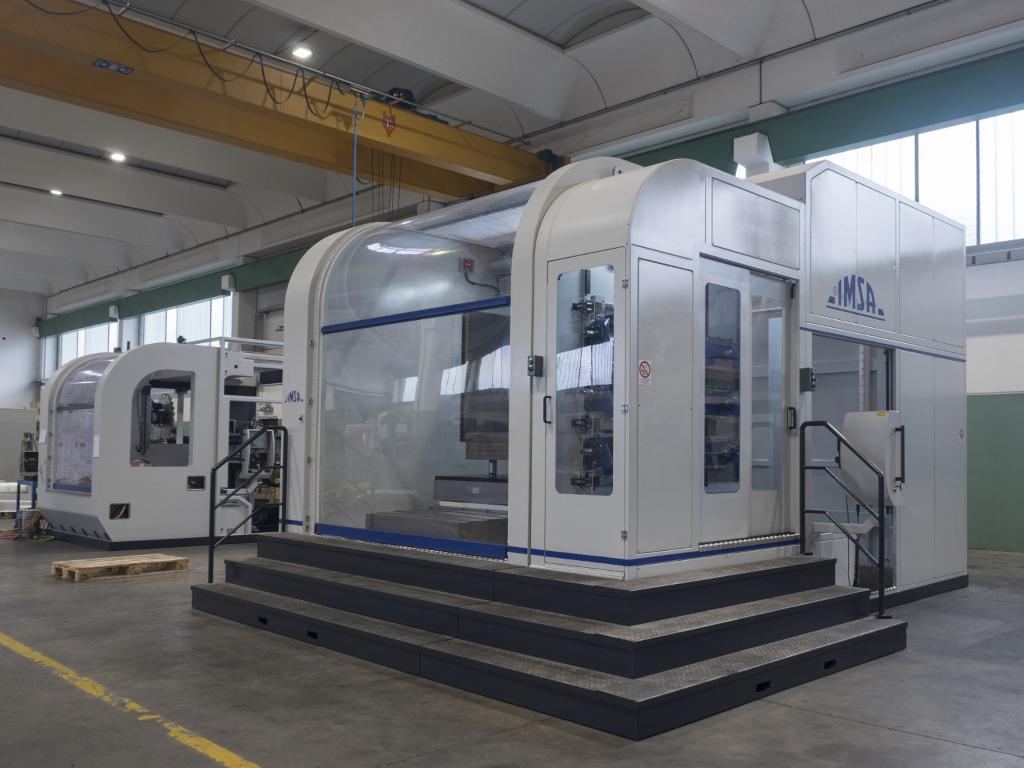

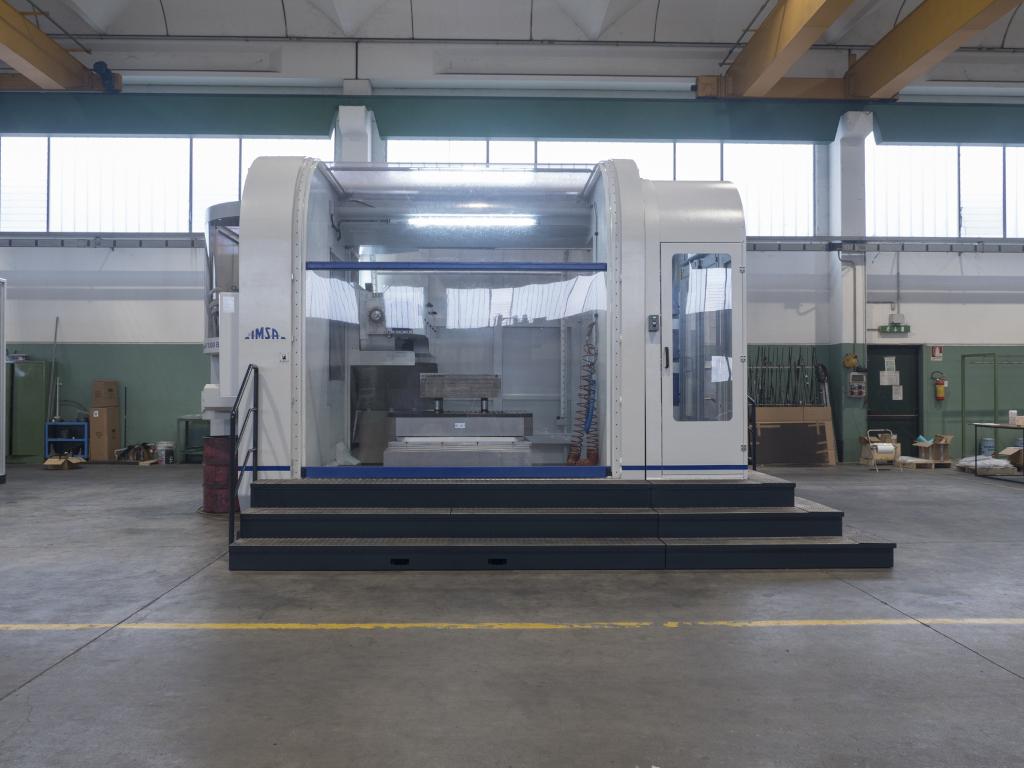

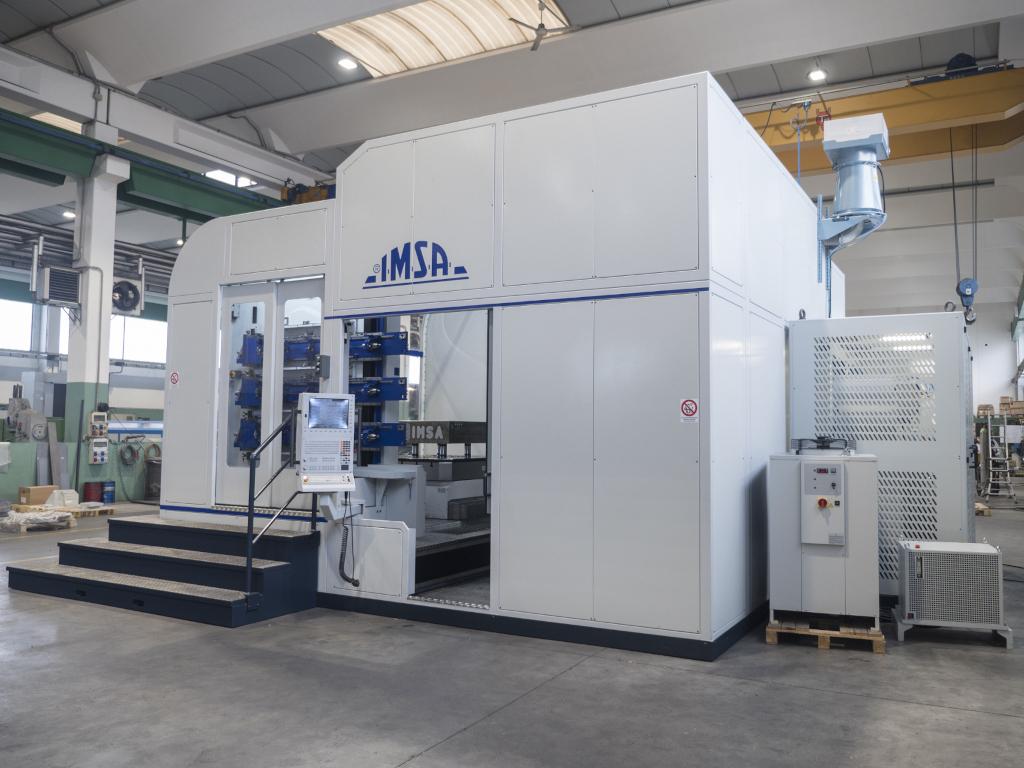

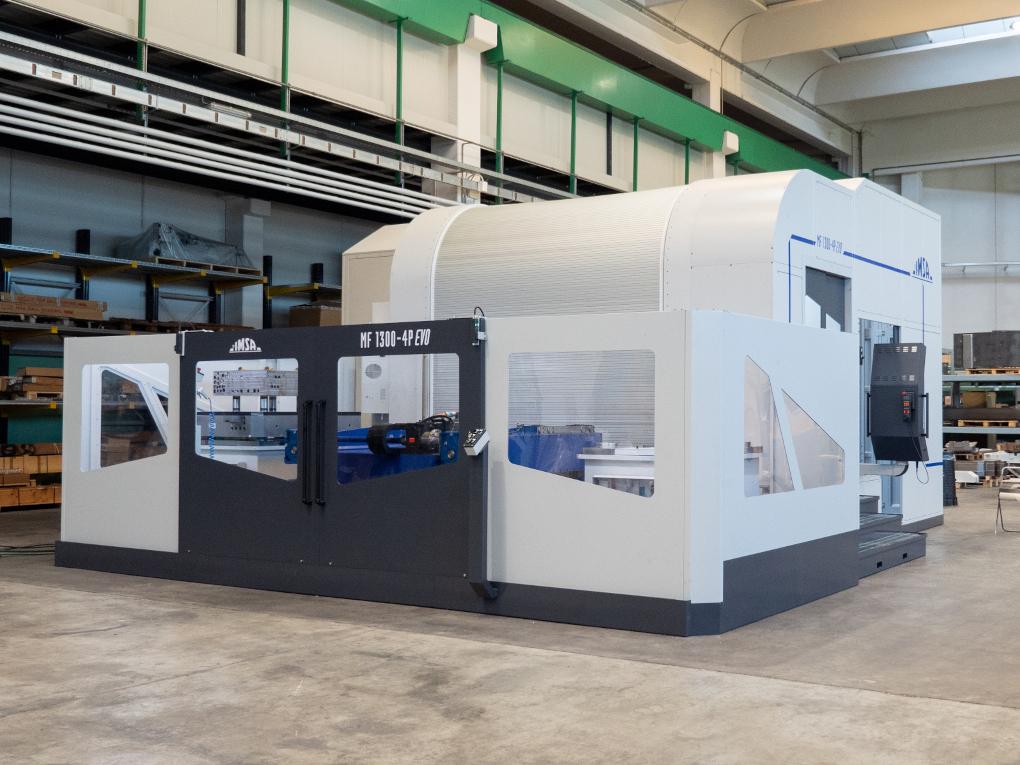

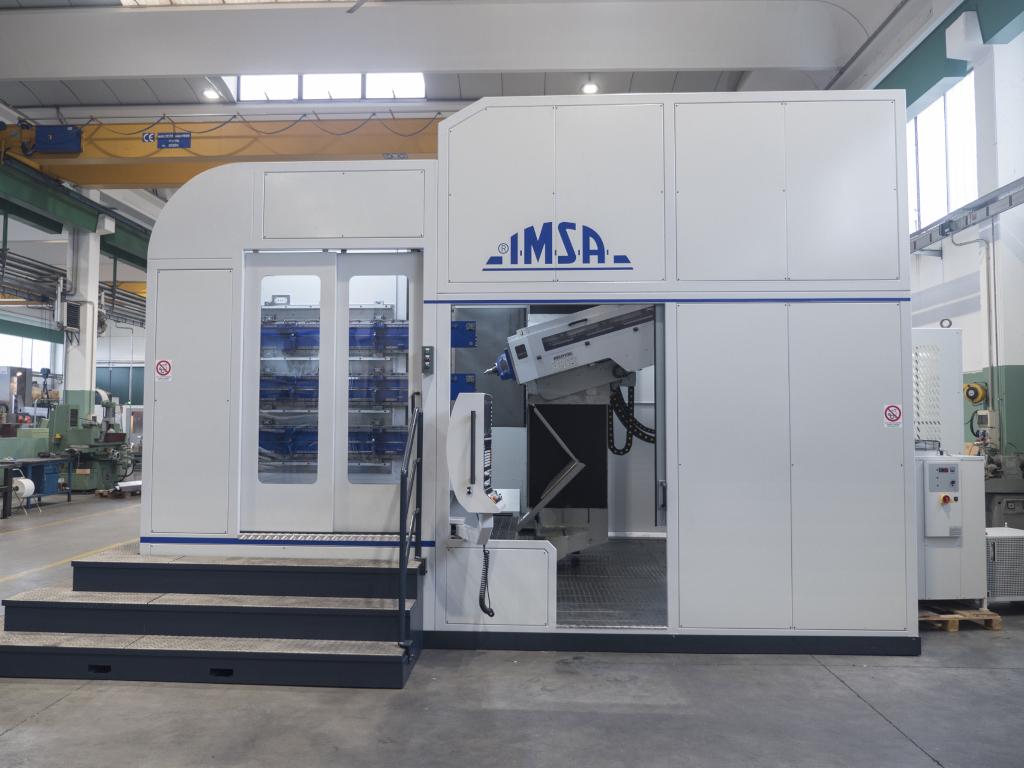

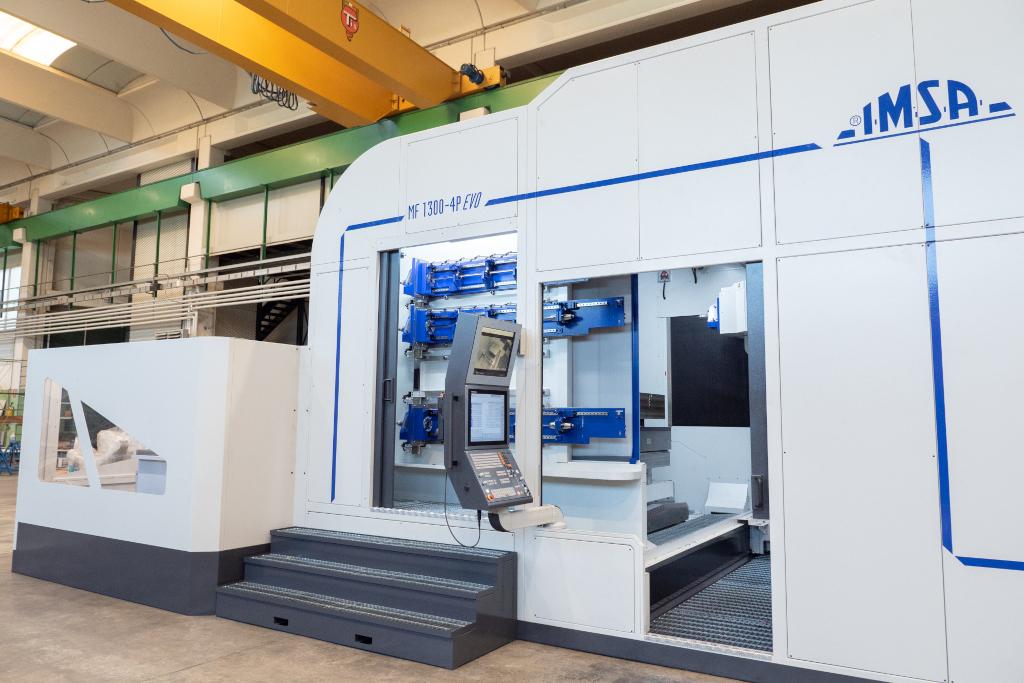

- Pour les ateliers qui souhaitent optimiser la rentabilité des opérations de forage profond, IMSA propose son centre de forage profond MF1300/4P EVO.

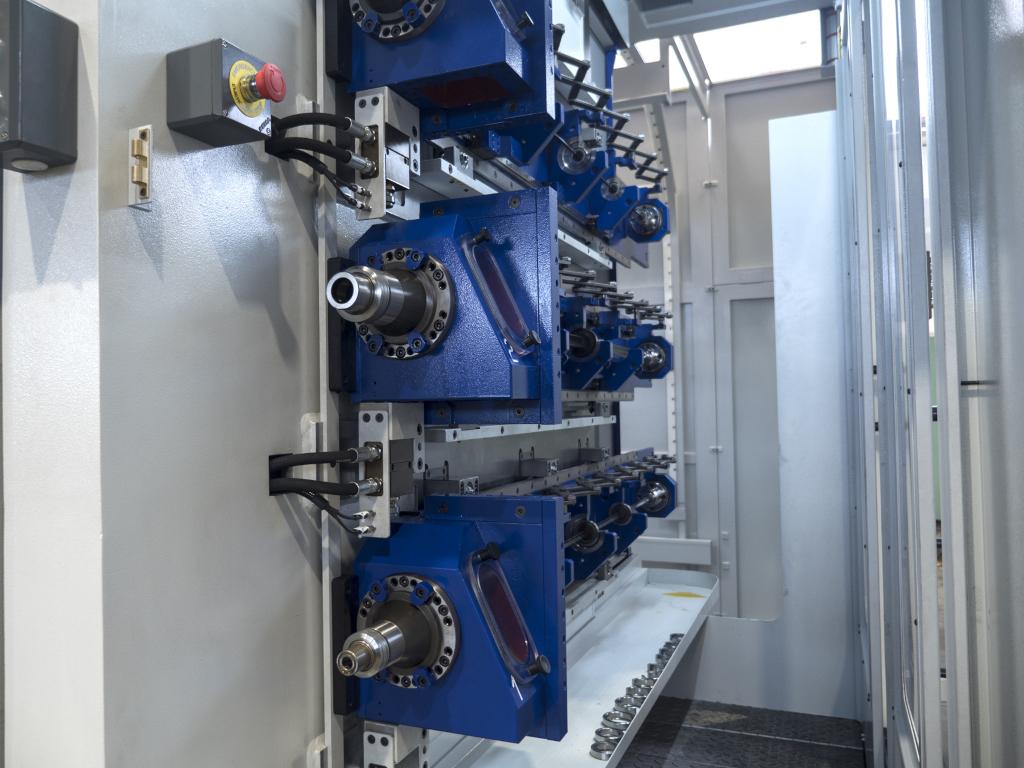

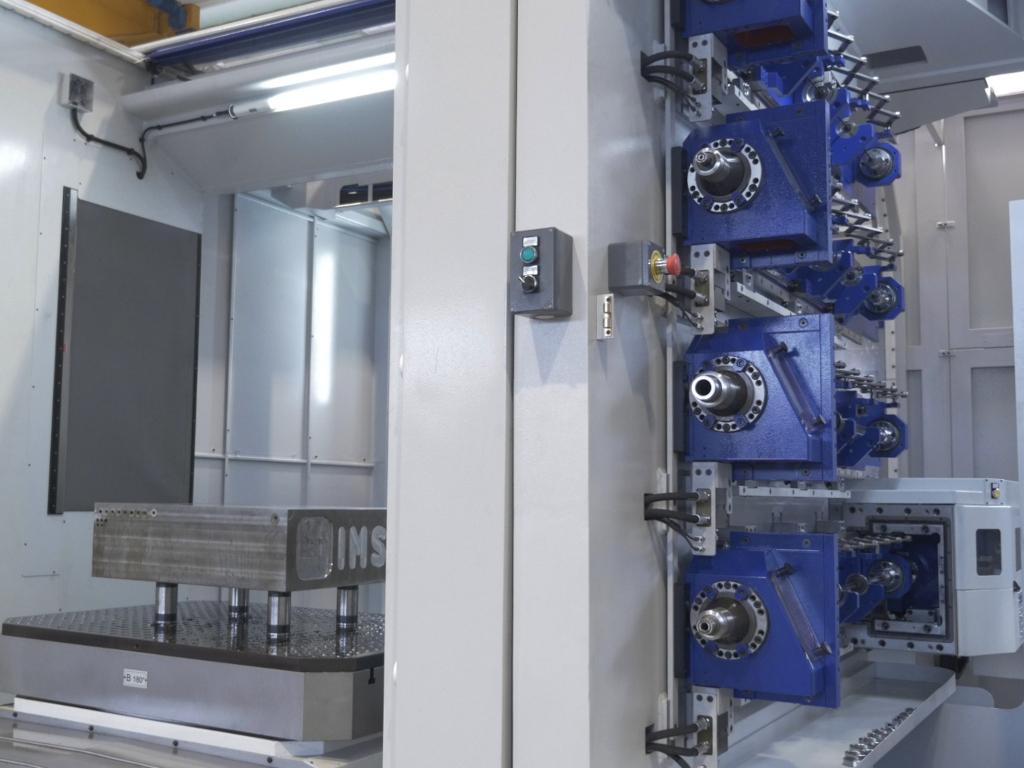

- Grâce au système de changement de foret 3/4 automatique à 4 positions, il est possible de forer sans interruption jusqu’à 4 fois plus longtemps ou d’utiliser des diamètres de foret différents. Chaque unité porte outil est constituée d’un foret, de lunettes, d’une boite à copeaux et de canon de guidage pour garantir l’alignement de l’outil.
- La machine MF1300/4P EVO est l’évolution des projets précédents: IMSA a présenté en 2009 son MF1100BB/6P, premier centre Série BB avec groupes de forage profond interchangeables, et son MF1300BB/4P présenté au salon EMO 2015.

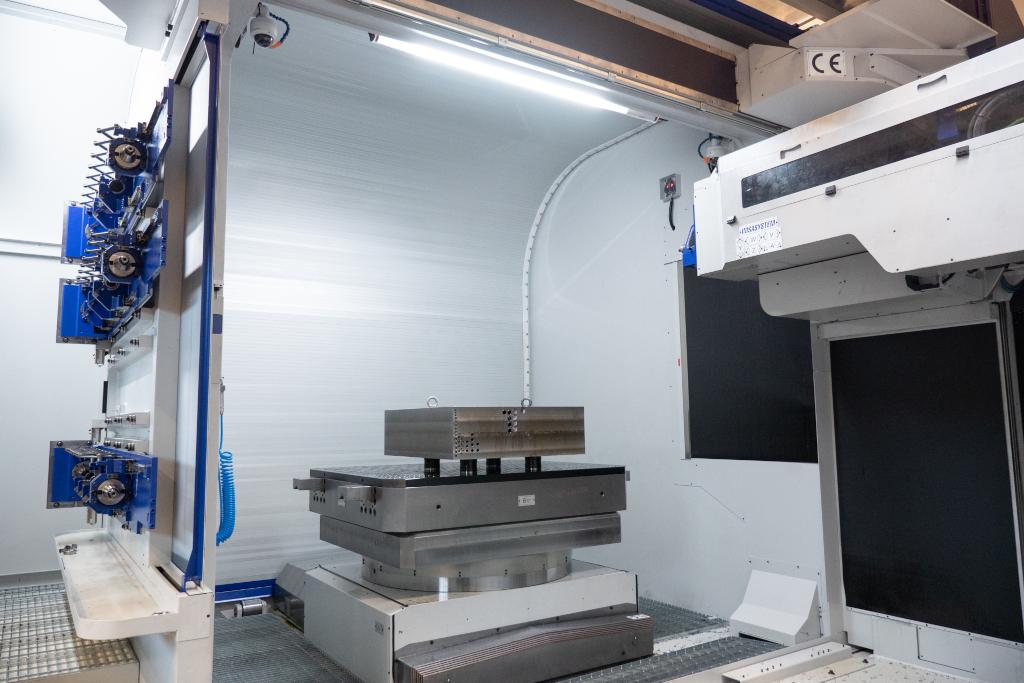

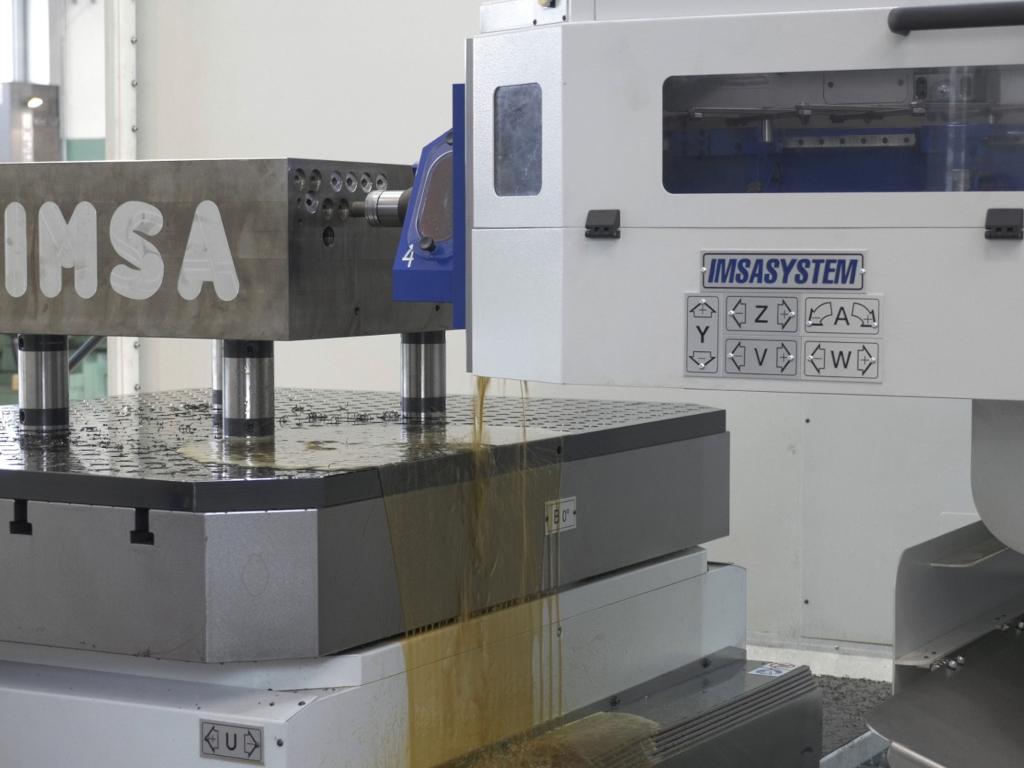

- Usinage en double inclinaison dans des moules avec des circuits de refroidissement complexes grâce à la combinaison d’une table rotative et d’un chariot support de broche inclinable.
- La MF1300/4P EVO est idéale pour le forage de moules et carcasses jusqu’à 12 tonnes. Une pièce de diamètre 2.750 mm maximum peut tourner à l’intérieur de la structure de la machine.
- Profondeur de forage en une seule opération : 1.300 mm. Diamètre de forage dans le plein: 5 à 40 mm.
- Série « EVO »: Les performances en forage profond de la série BB ont encore été améliorées: la broche -à refroidissement hydraulique- de forage profond de la MF1300/4P EVO a une puissance de 11kW à 4.200 tr/min.

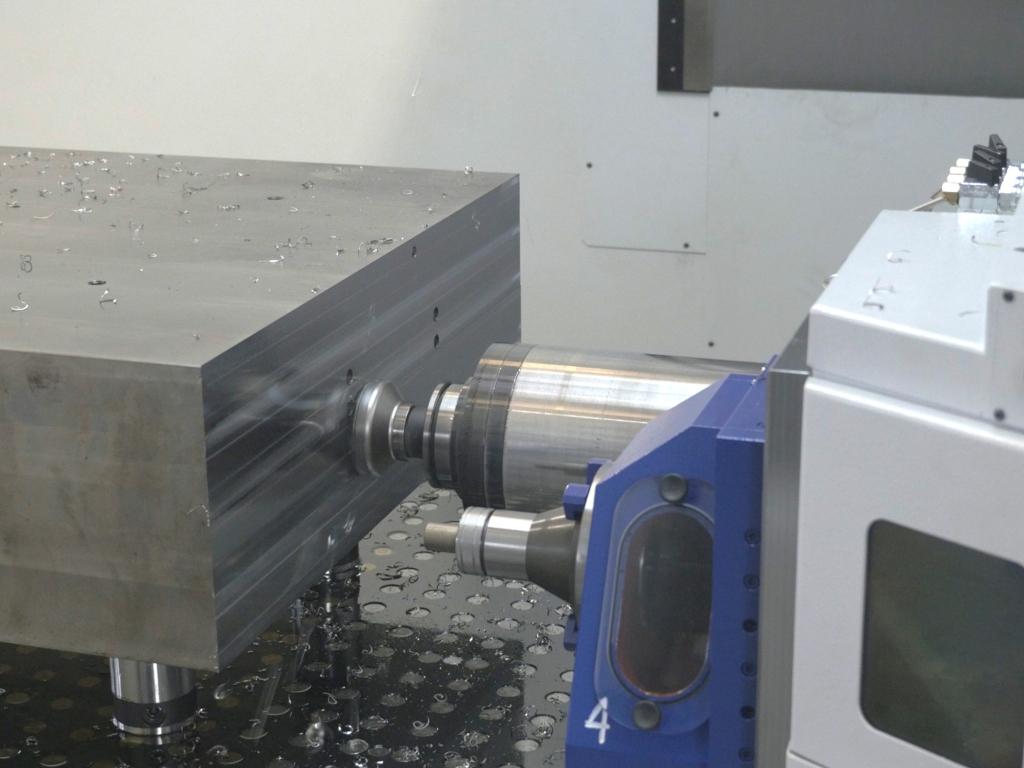

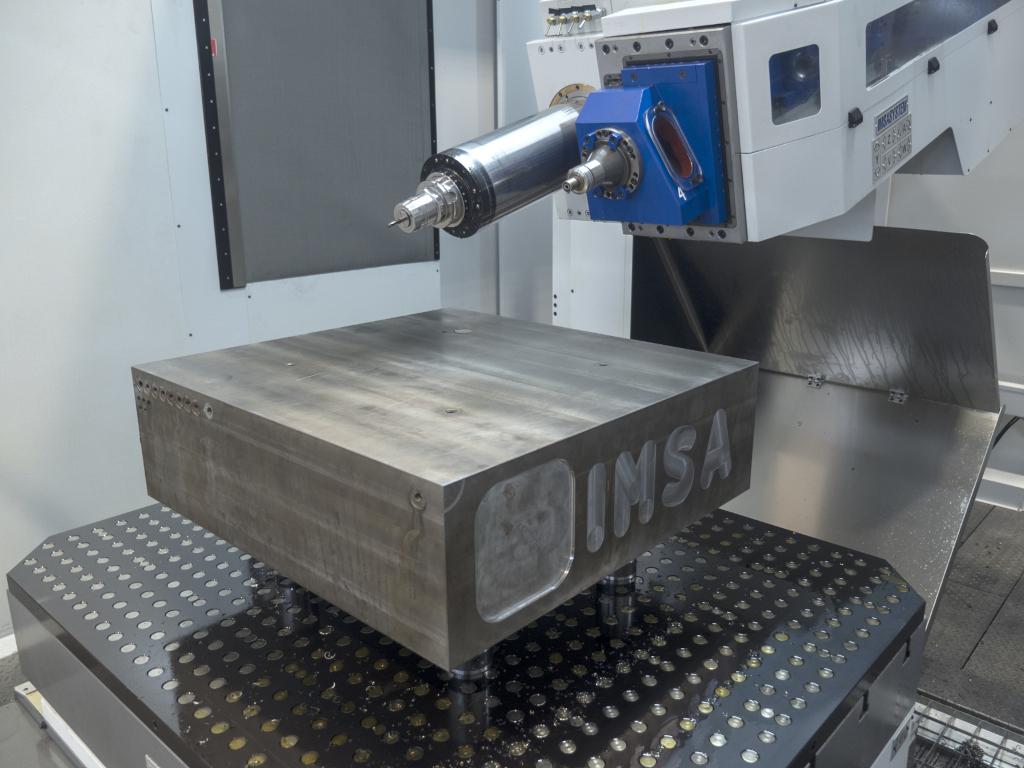

- L’électrobroche de fraisage (pour le surfaçage, lamage, taraudage, …) et la broche de forage profond sont séparées et complémentaires. Le passage entre les opérations de forage et de fraisage est entièrement automatisé par une fonction M, ne nécessitant donc aucune intervention de l’opérateur.
- Le chariot support de broches a une course d’avance de 650 mm (axe W) à laquelle s’ajoute la course indépendante de 450 mm (axe Z) du coulant de la broche de fraisage permettant d’atteindre un total de 1.100 mm.
- Série « EVO »: La MF1300/4P EVO dispose d’une broche de fraisage ISO50, 29 kW, 6.000 tr/min, avec un couple maximum de 200 Nm. Changeur d’outils ISO50 pour le remplacement automatique de 20 / 40 / 80 outils de fraisage.
- Colonne à portique vertical (Structure Gantry) pour une rigidité maximum : force de flexion 4 fois inférieure et rigidité 16 fois supérieure à celle d’une structure conventionnelle à montant guidée uniquement à sa base. La colonne Gantry améliore les performances quelles que soient les positions du support de broches le long de l’axe vertical Y.
