avec table rotative et inclinable
MACHINE AVEC 6 AXES PILOTÉS pour le forage profond par foret 3/4. Table rotative et inclinable pouvant supporter jusqu’à 2.000 kg. Espace libre pour l’orientation de 1.400 mm.
Rigidité maximale grâce à la colonne Gantry (à portail vertical). La structure autoportante de la machine ne requiert aucune fondation spéciale.

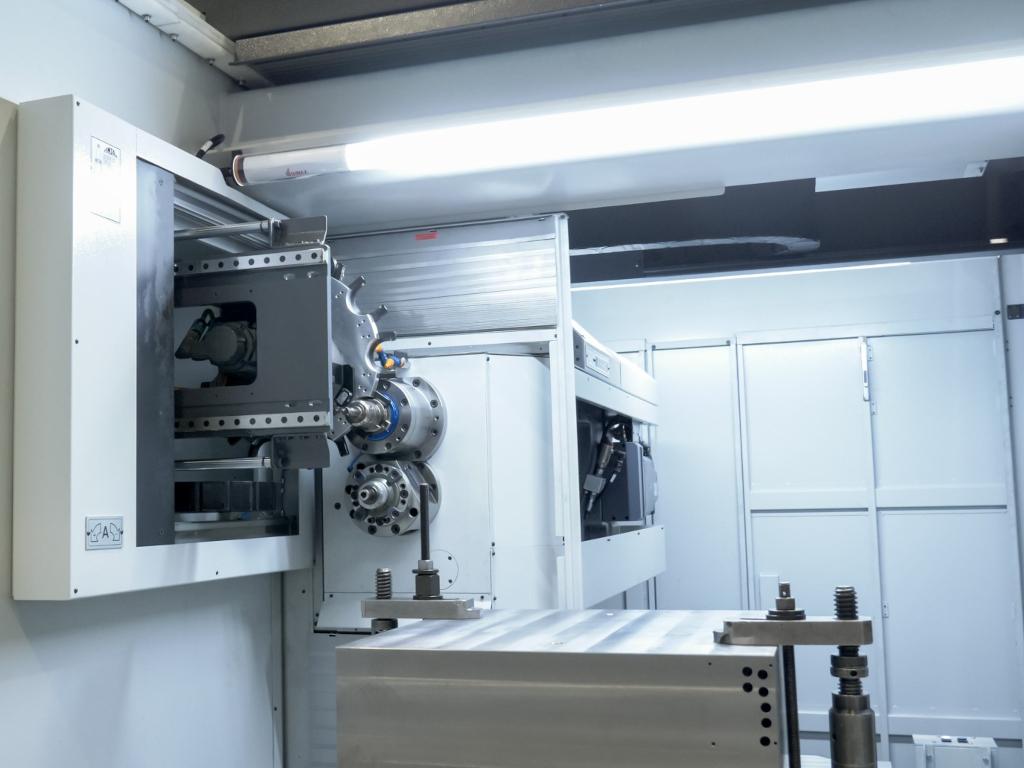

Broche de forage profond de 11 kW, 2 lunettes de soutien du foret pour réaliser des trous de longueur 120xD jusqu’à 1.000 mm maximum, diamètres optimaux dans le plein 4-25 mm, en réalésage jusqu’à max. 32 mm.
Broche de fraisage 13 kW ISO 40, séparée de l’unité de forage profond, ne requiert aucune intervention manuelle de la part de l’opérateur pour les passages interopérations forage/fraisage et vice-versa.

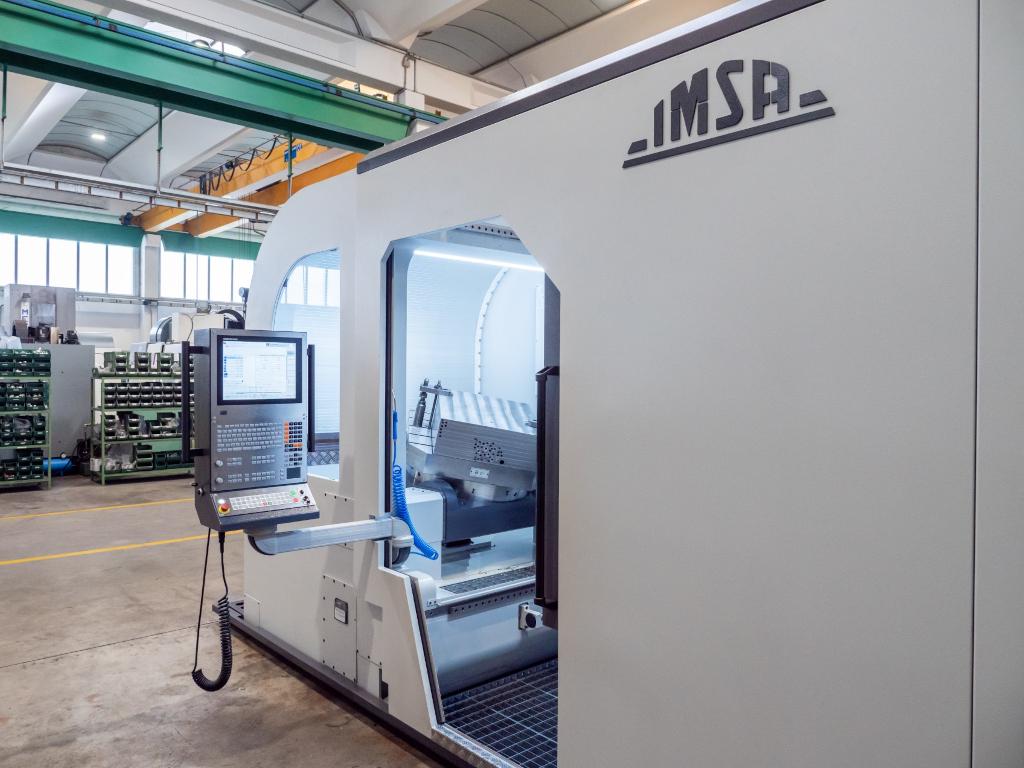

CNC Heidenhain TNC 620 avec fonctions spécifiques IMSA pour le contrôle du processus de forage profond.
Axe V profondeur de forage en cycle unique (max. L 120 x Ø) 1.000 mm.
Axe horizontale X (colonne Gantry): 1.000 mm.
Axe Y course verticale utile: 500 mm.
Course d’approche en forage / Course de l’axe de fraisage, axe Z: 450 mm.
1 machine avec cette configuration est prête pour LIVRAISON IMMEDIATE:
Version de la machine avec table rotative et inclinable de dimensions 800x800mm charge 2 t.
Rotation de table, axe B: 360° / 0,001°
Inclination de table, axe A: +25°…-20° / 0,001°
Magasin de changement d’outils pour la broche de fraisage, avec 10 positions ISO40.
Paquet de systèmes de mesure inductifs pour les axes XYZ.
1 MF1000/2C est disponible pour une livraison rapide garantie, sous réserve d’une vente préalable.
