EINZELSPINDEL
ELB UND BTA WERKZEUG
Tiefbohrmaschine zur zentrischen Bohrung in Wellen und zylindrische Teile
- Die IMSA Tieflochbohrmaschinen der Serie MFTB wurden für zylindrische Werkstücke, die zentrisch in deren Achse gebohrt werden müssen, entwickelt.
- Bohrverfahren: Bei Einsatz von Durchmessern sowohl für das ELB als auch BTA Verfahren bieten wir den IMSA System „GDK“ an: eine flexible Zweifachlösung, um beide Bohrverfahren optimal anzuwenden.
- Anwendungsbeispiele: Getriebewellen, Flanschen für industrielle Anwendungen,…
- Durch die Zuverlässigkeit und Flexibilität der Maschine eignet sie sich ideal für die Tieflochbohr-Lohnfertigung.
- Maximale Bohrtiefe in einem Zug:
- MFTB 1000 /51 GDK: 1000 mm
- MFTB 1500 /51 GDK: 1500 mm
- MFTB 2000 /51 GDK: 2000 mm
- Bohrdurchmesser 6 – 65 mm:

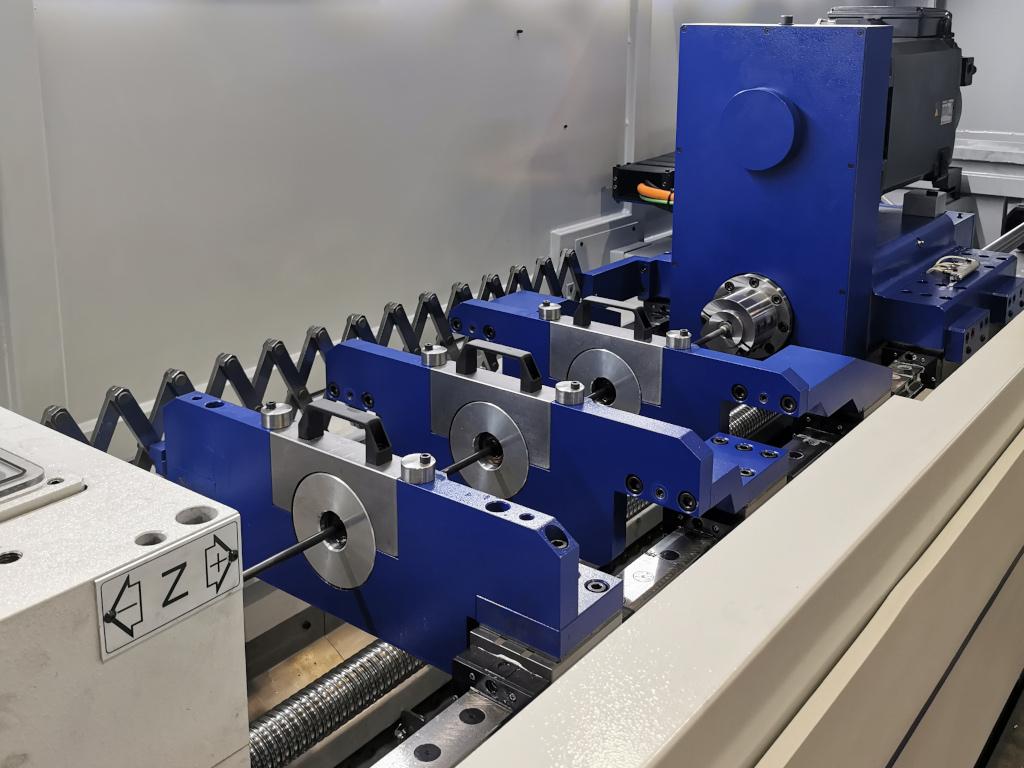

- mit Einlipperbohrer aus dem Vollen: 6 – 25 mm
- mit BTA Bohrwerkzeuge aus dem Vollen: 18 – 51 mm
- Bohrrohre: 51 mm
- Bohrdurchmesser, aufbohren: 65 mm
- Rotation des Werkstückes in Gegenlaufrichtung für höchste Konzentrizität und Prozessgeschwindigkeit.
- IMSA eigene Funktionen zur Bohrprozessüberwachung:
– elektronische Kontrolle der Schnittparameter,
– doppelte elektronische Überwachung der Schneidenbelastung. - Temperatur, Druck und Reinheitsgrad des Kühlschmiermittels sind Grundparameter für das Tiefbohren. IMSA hat seine Tieflochbohrmaschinen MFTB …/51GDK so ausgestattet, um diese drei Grundparameter auf den jeweils optimalen Wert einzustellen:
– Hochdruckpumpen mit Umrichter;
– für die Ölreinigung: Ein automatisches dreistufige Filtersystem;
– für die Ölkühlung: Ein Wärmetauscher.
Optionen
- automatische Türöffnung an Werkstückseite,
- automatische Werkstückbeladung,
- Späneschleuder.
